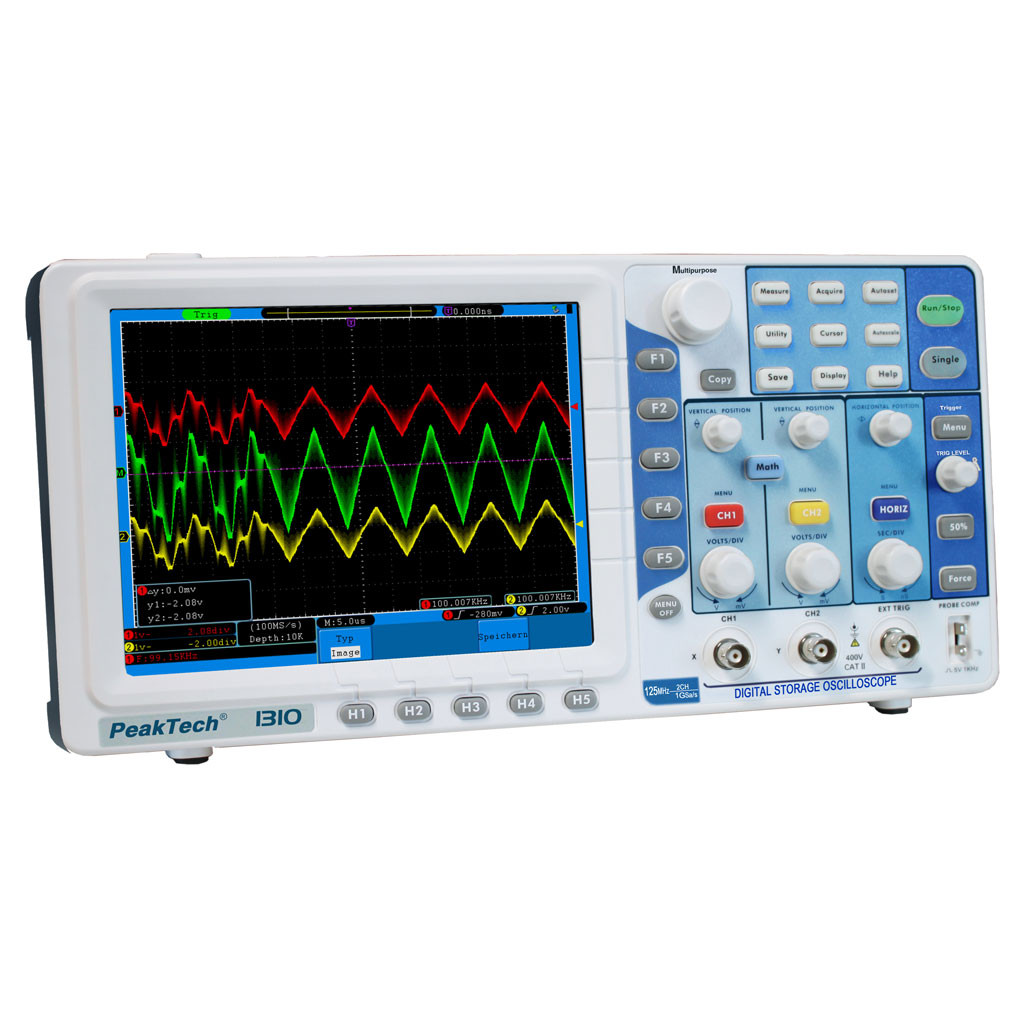

Digitales Speicheroszilloskop 125Mhz / 2CH
- 125 MHz Digitales Speicheroszilloskop
- neueste Generation mit LCD-Farbdisplay
- hoher Auflösung
- Hintergrundbeleuchtung
- USB- und LAN-Anschluss
Dieses neue Digital-Speicheroszilloskop mit hochauflösendem Farbdisplay, Hintergrundbeleuchtung, hoher Bandbreite und Messrate, großem internen Datenspeicher und USB-Anschluss wurde speziell für den Betrieb an Arbeitsplätzen entworfen.
Über die Integrierte LAN-Schnittstelle lässt sich das Gerät leicht in Firmennetzwerke integrieren und der VGA-Ausgang ermöglicht die Vorführung der Messfunktionen vor einem Publikum über einen Externen Bildschirm oder Beamer.
Das beeindruckende Preis-/Leistungsverhältnis und die moderne Technologie ermöglicht eine Vielzahl von Anwendungen im Ausbildungs-, Service- und Qualitätssicherungsbereich.
- Hochauflösendes TFT-Farbdisplay mit 800 x 600 Bildpunkten und 65536 Farben
- 20 cm (8“) TFT-Farbdisplay
- USB-Anschluss zur Echtzeit-Datenübertragung oder zum Auslesen des internen Speichers
- VGA-Ausgang zum Anschluss eines externen Monitors
- LAN-Anschluss zur Fernabfrage über das Netzwerk
- Speichern der Messwerte und Grafiken auch direkt auf dem USB-Stick möglich
- Autoset- und Autoscale-Funktion zur benutzerfreundlichen Bedienung
- Großer interner Speicher für 15 Wellenformen
- 20 automatische Messmodi und FFT-Funktion
- PASS/FAIL Funktion
- Sicherheit: EN 61010-1; CAT II
- Zubehör: 2 St. BNC-Kabel, Pass/Fail-Adapter, USB-Kabel, Software-CD für Windows 2000/XP/VISTA/7, Netzkabel, 2 Tastköpfe und Bedienungsanleitung
| Bandbreite | 125 MHz |
| Anzeige | 20 cm (8”) TFT mit 65536 Farben |
| Auflösung | 800 x 600 Pixel |
| Kanäle | 2 CH |
| Messwert-Erfassung . | |
|---|---|
| Messmodus | Normal/Spitze/Durchschnitt |
| Abtastrate per Kanal | 500 MSa/s |
| Eingang . | |
| Eingangskopplung | AC, DC, GND |
| Eingangswiderstand | 1 MΩ +/- 2 % in parallel mit 10 pF +/- 5 pF |
| Max. Eingangsspannung | 400 V DC oder ACss |
| Vertikal . | |
| Vertikale Empfindlichkeit | 5 mV - 5 V/Skt. |
| Anstiegszeit | ≤ 2,8 ns |
| DC-Genauigkiet | +/- 3 % |
| Vertikale Auflösung | 8 Bits (2 CH gleichzeitig) |
| Horizontal . | |
| Horizontale Skala | 2ns - 100s/Skt. |
| Messbereich | 0,5 Sa/s ~ 500 MSa/s |
| Triggerteil . | |
| Triggerart | Edge/Video/Pulse/Slope/Alternate |
| Triggermodus | Auto, Normal, Single |
| Triggerkopplung | DC, AC, LF, HF |
| Messfunktionen . | |
| 20 autom. Messungen | peak-peak, cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp, overshoot, preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A→B (rising), delay A→B (falling), frequency, period, mean |
| Phase difference | +/- 3° |
| Speicher | 100.000 Punkte |
| Schnittstellen | USB, VGA, LAN |
| Betriebsspannung | 100 ~ 240 V AC eff; 50/60 Hz, Power >24 W |
| Abmessungen (BxHxT) | 355 x 178 x 118 mm |
| Gewicht | 1,6 kg |
