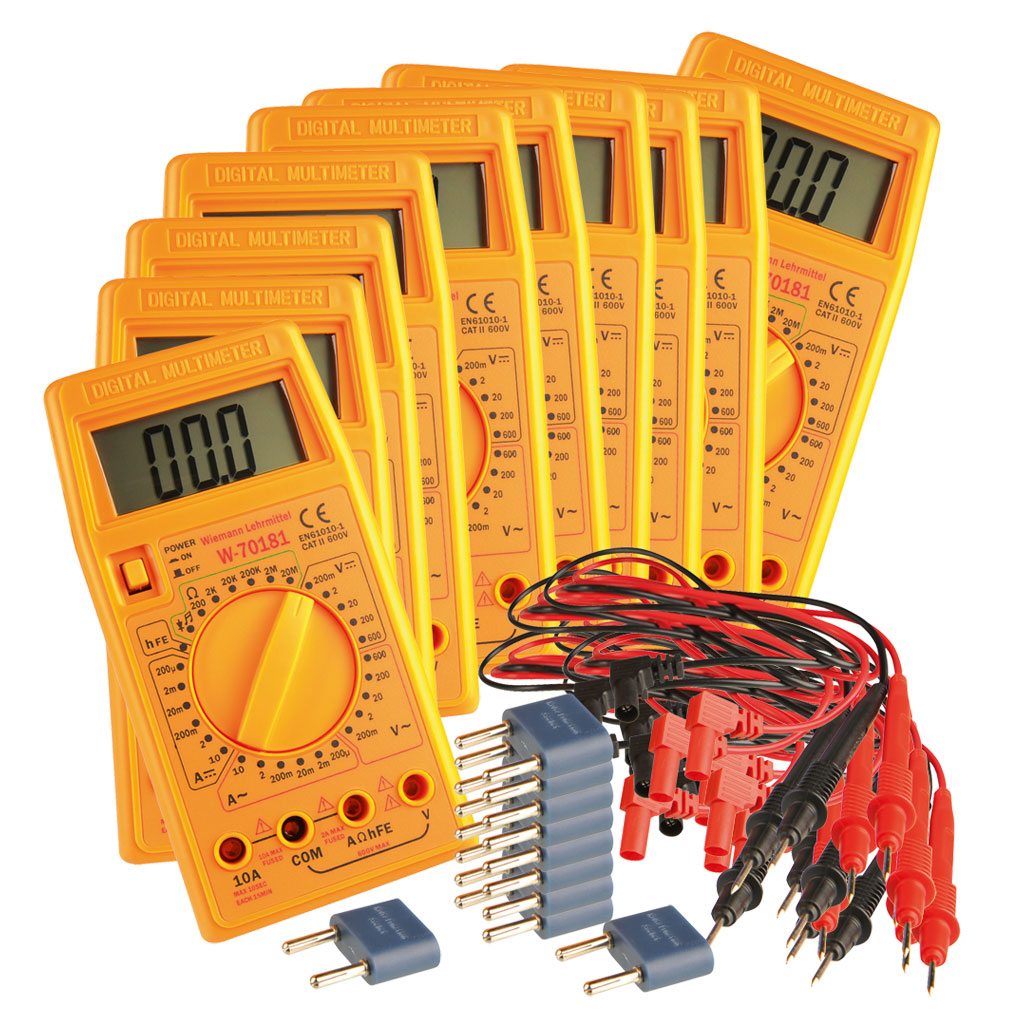

Digital Multimeter – Das vielseitige Messgerät für den Physik- und Technikunterricht

Digital Multimeter – Das vielseitige Messgerät für den Physik- und Technikunterricht

Messen wie die Profis! Das Digital Multimeter ist das unverzichtbare Standard-Werkzeug für alle elektrischen Versuche und MINT-Projekte in Schule, Ausbildung und Hobby-Labor. Als kompaktes Vielfachmessgerät vereint es die Messung der wichtigsten elektrischen Grundgrößen – Gleich- und Wechselspannung, Gleichstrom sowie den elektrischen Widerstand – in einem einzigen Gehäuse. Die Bedienung ist dank des zentralen Drehschalters intuitiv erlernbar, während das große, kontrastreiche Digital-Display für ein fehlerfreies Ablesen der Messwerte sorgt. Ein robustes und langlebiges Basis-Lehrmaterial, das abstrakte Elektrizitätslehre im Unterricht exakt messbar und begreifbar macht!

Elektrizitätslehre exakt erforschen – Sicher, präzise und übersichtlich

Der Stromkreis gehört zu den klassischen Themengebieten des naturwissenschaftlichen Unterrichts. Um die unsichtbaren Vorgänge im Kabel zu verstehen, benötigen Schülerinnen und Schüler ein zuverlässiges „Auge“. Unser Digital Multimeter ersetzt veraltete, empfindliche Analog-Messgeräte und bietet eine moderne, frustrationsfreie Lernumgebung. Durch die digitale Anzeige entfällt das komplizierte Umrechnen von Skalenwerten, sodass sich die Lernenden voll und ganz auf das physikalische Phänomen konzentrieren können.

Expertenwissen: Didaktischer Einsatz und messtechnische Grundlagen des Digital-Multimeters

Was ist das Digital-Multimeter  und wie funktioniert es?

Das Digital-Multimeter ist ein elektronisches Vielfachmessgerät für den naturwissenschaftlich-technischen Unterricht. Das Gerät fungiert als integriertes Spannungs-, Stromstärke- und Widerstandsmessgerät. Im Gegensatz zu analogen Zeigermessgeräten wandelt ein interner Analog-Digital-Umsetzer (ADC) die analogen Messgrößen in digitale Signale um, die auf einer LCD-Anzeige fehlerfrei abgelesen werden können. Die Auswahl der physikalischen Messgröße sowie der entsprechenden Messbereiche erfolgt manuell über einen zentralen, mechanischen Drehschalter.

Wie wird das Multimeter zur experimentellen Überprüfung des Ohmschen Gesetzes eingesetzt?

Im Physikunterricht der Sekundarstufe I und II ist das Gerät das primäre Werkzeug zur Veranschaulichung linearer Zusammenhänge im Gleichstromkreis. Schülerinnen und Schüler nutzen das Multimeter, um den proportionalen Zusammenhang zwischen Spannung (U) und Stromstärke (I) an einem konstanten elektrischen Widerstand (R) nachzuweisen.

Für diesen Versuch werden idealerweise zwei Multimeter zeitgleich verwendet: Ein Gerät wird parallel zum Verbraucher als Voltmeter geschaltet, das zweite Gerät in Reihe (Serienschaltung) als Amperemeter. Durch die synchrone Erfassung der Werte lässt sich der elektrische Widerstand empirisch exakt berechnen.

Welche messtechnischen Aspekte und Formeln gelten bei Reihen- und Parallelschaltungen? Bei der Analyse komplexerer Netzwerke (Kirchhoffsche Regeln) dient das Multimeter zur Verifikation der theoretischen Gesetzmäßigkeiten von Gesamtspannung (U_ges) und Gesamtstromstärke (I_ges):

• In der Reihenschaltung (Serienschaltung): Die Stromstärke ist an jeder Stelle des Stromkreises identisch. Die Teilspannungen addieren sich zur Gesamtspannung.

   I_ges = I_1 = I_2 = ... und U_ges = U_1 + U_2 + ...

• In der Parallelschaltung: Die Spannung ist an allen Zweigen identisch. Die Teilstromstärken addieren sich zum Gesamtstrom.

              U_ges = U_1 = U_2 = ... und I_ges = I_1 + I_2 + ...

Didaktischer Mehrwert und Kompetenzaufbau Der Einsatz des Digital-Multimeters fördert gezielt die experimentelle Handlungskompetenz der Schülerinnen und Schüler. Neben der reinen Datenablesung erlernen die Lernenden die korrekte Handlungsplanung: Sie müssen vor der Inbetriebnahme des Stromkreises reflektieren, ob die Messleitungen in den korrekten Buchsen stecken (z. B. Trennung von Spannungsbuchse und der abgesicherten Strommessbuchse im Milliampere- oder Ampere-Bereich) und ob der Wahlschalter auf die richtige Größenordnung eingestellt ist, um eine Überlastung oder das Auslösen der internen Schmelzsicherungen zu verhindern. Dies schult das technische Systemverständnis nachhaltig.
